軟交換與PSTN本地網融合組網方式初探

2005/12/22

　　軟交換在骨干網應用的成熟性毋庸置疑,但引入本地網后，由于端局的復雜性,與原有PSTN網絡合理的組網方式，正成為擁有PSTN網絡的傳統電信運營商關注的重點。采用疊加網的發展策略，在初期，通過接口局或匯接局實現軟交換網絡與PSTN的互通；在中遠期，隨著PSTN用戶逐步遷移到軟交換網絡，實現以軟交換為核心、多種接入方式并存的融合本地網絡的目標，是探索方向之一。對此進行的實踐和心得，對當前各大電信運營商正在進行的本地軟交換實驗網或商用試驗網建設不無裨益�！幷�

　　軟交換網絡是可以提供包括話音、數據和多媒體等多種業務的綜合開放的網絡架構。其開放的4層網絡架構、業務驅動以及基于統一協議和分組網絡的特點，為電信運營商重組業務網絡、縮短業務提供周期、降低建設和運營成本、實現網絡有效增值奠定了技術基礎。

　　作為傳統運營商，十分關注引入軟交換后，如何與已有的PSTN網絡的有效互通，以實現業務的共享；同時，兼顧業務的發展和網絡演進的需求，逐步利用軟交換完成對PSTN網絡的改造，提升網絡的業務能力，適應未來的市場競爭。目前，對于傳統運營商來說，研究軟交換與PSTN融合的組網策略及具體實現方案，是十分迫切的任務。

組網原則及發展策略

　　軟交換網絡技術的發展與實踐是傳統交換網絡演進的基礎，但對于運營商來說，急需解決一個問題：如何在兼顧網絡發展的同時，充分利用原有網絡資源，保護已有投資，完成傳統交換網絡的平穩演進。

　　軟交換引入本地網的組網原則建議如下：（1）盡量保護已有的網絡資源，減少重復投資，提高收益率；（2）有利于本地網業務發展，提高本地網綜合業務能力；（3）確保本地網絡安全，實現網絡的平穩過渡。

　　PSTN本地交換網絡引入軟交換是一個漸進的過程，其發展策略可以采用疊加網方式，在寬帶分組網絡上，組建獨立于PSTN的軟交換網絡。初期，以新業務吸引用戶，提升市場競爭力；中遠期，隨著交換設備退網和業務能力要求的提升，PSTN用戶逐步遷移到軟交換網絡，本地網逐步向以軟交換為核心的目標網絡演進。

近期軟交換組網方案

　　近期的軟交換網絡，可以采用疊加網方式構建于寬帶數據網之上，為寬帶接入用戶提供業務。同時，通過接口局或匯接局與PSTN網絡互通，實現原有PSTN業務及部分軟交換特色業務在兩個網絡上的共享。軟交換的初期目標用戶主要為使用寬帶接入的集團和個人用戶。

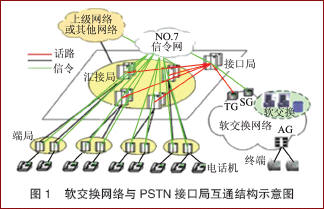

　　如圖1所示，獨立構架在IP城域網上的軟交換網絡，支持各類基于數據接入的終端，利用中繼網關（TG）和信令網關（SG）接入接口局，實現與原有PSTN網絡的互通。軟交換網絡與接口局間采用F-Link信令連接方式。

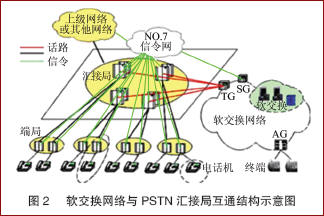

　　圖2所示為軟交換網絡通過TG直接與PSTN網絡匯接局進行的互通，其信令采用A-Link方式接入No.7信令網。


中遠期組網方案

　　軟交換與PSTN融合組網的中遠期目標是：隨著軟交換技術的成熟和設備成本的下降，在新業務應用的趨動下，實施PSTN網絡中退網設備的替代，以及部分PSTN端局到軟交換網絡的遷移，最終向以軟交換網絡為核心的方向演進。

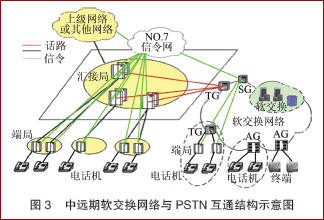

　　如圖3所示，軟交換網絡通過TG設備連接各匯接局，信令網關以A-Link方式接入No.7信令網，實現與原有PSTN網絡的互通。在PSTN端局部分或全部退網后，其用戶可以轉變?yōu)锳G下的軟交換用戶，用戶可以保留原有號碼。PSTN網絡對此類用戶的呼叫路由將指向軟交換網絡。同時，為提升業務能力，原有PSTN端局可以逐步遷移到軟交換網絡。如圖3所示的部分PSTN端局通過TG接入軟交換網絡，利用SG實現與軟交換網絡中的其他用戶以及PSTN網絡的互通，用戶可以保留原有號碼，PSTN網絡對這些端局的呼叫路由將指向軟交換網絡。軟交換網絡中PSTN端局向遠端模塊轉化，所有的業務由軟交換觸發，計費由軟交換完成。

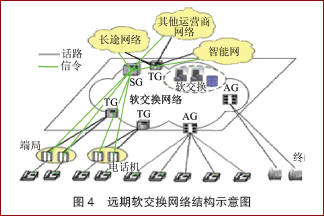

　　隨著PSTN用戶逐步轉變?yōu)檐浗粨Q網絡用戶，未來以軟交換網絡為核心、PSTN端局作為接入的網絡結構將逐步形成。如圖4所示，軟交換網絡將覆蓋包括PSTN用戶在內的各種類型的用戶終端，具有SSP功能，提供智能網業務；具備大容量關口局功能，實現與其他運營商網絡的互通。


用戶編號

　　用戶編號從業務上看是用來標識用戶的。在寬帶語音業務領域，可以有多種地址表示方式，但它們必須惟一地對應某個用戶。鑒于業務的習慣，采用E.164號碼是最合適的。

　　在軟交換組網初期，對軟交換用戶可以分配普通的PSTN號碼資源。對新發展的軟交換用戶可以啟用新的號碼段，用于軟交換用戶的標識；而對于從PSTN轉為軟交換的用戶，在PSTN上做相應的路由配置后，仍可繼續使用原有的PSTN號碼。這種號碼分配方式可以支持從傳統網到軟交換網的平滑過渡。

　　隨著網絡規模的擴大，可以考慮采用專用的IP電話業務號碼。2000年，信產部發布了標準YD/T1088-2000《IP電話業務編號》，規定IP電話號碼長度固定為13位，其結構為1XY+X1X2X3+X4X5X6X7X8X9X10。這種軟交換用戶統一編號方式，有利于解決未來軟交換用戶移動性問題，便于網絡大規模的擴展。

現代通信
